玻璃鋼螺旋溜槽用于選別粒度0.3-0.02毫米細粒的鐵、錫、鎢、鉭、鈮、金礦、煤礦、獨居石、金紅石、鋯英石以及具有足夠比重差的其它金屬、非金屬礦物，經冶金部組織有關科研，設計、高校和廠礦等單位進行鑒定通過，認為該設備性能優良，選別指標先進，確定成批生產推廣使用。
本設備現已在有色、黑色金屬礦山大量應用，并獲得冶金部科技研究成果獎。
本廠采用最新設計圖紙和成套技術組織生產，嚴格質檢，保證產品各項技術要求。制造系列化各種規格玻璃鋼螺旋溜槽，供有色、黑色金屬礦山，煤炭化工選煤，選硫廠以及科研、設計、院校試驗室選用

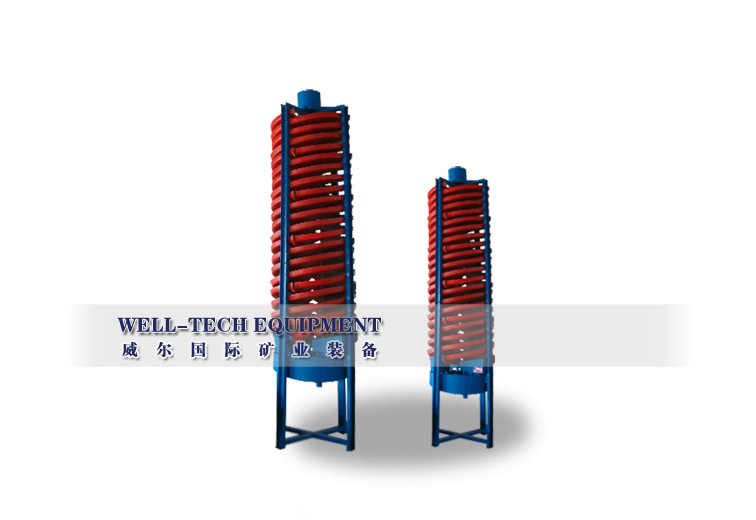

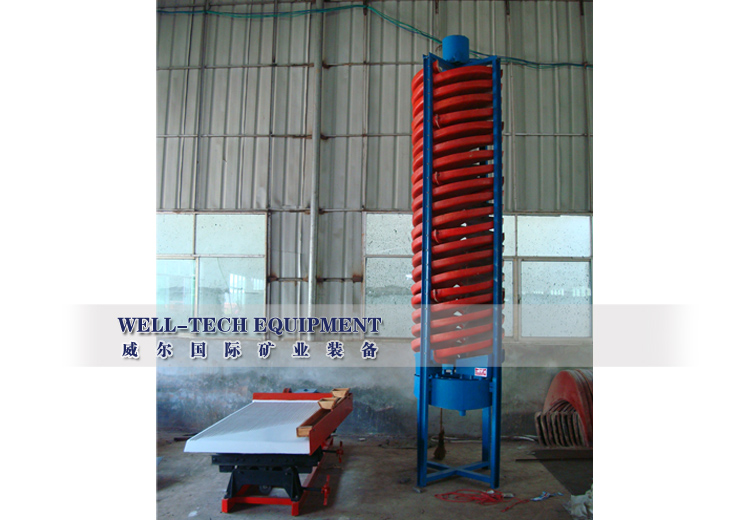

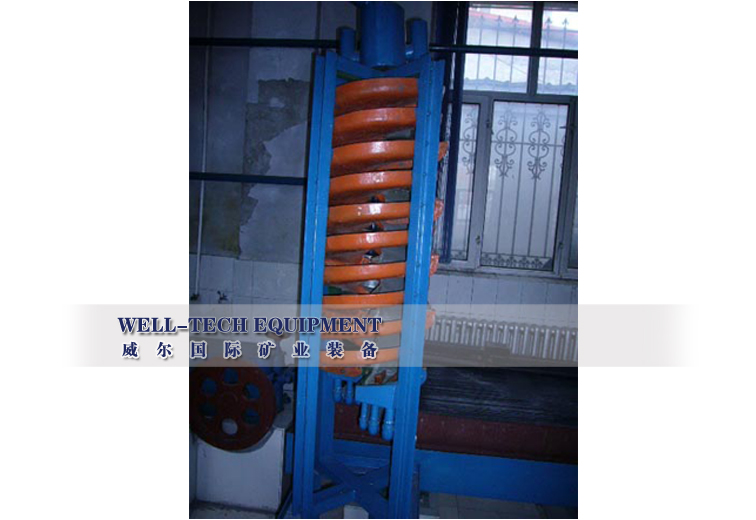

玻璃鋼螺旋溜槽由給礦勻分器、給礦槽、螺旋槽，產品截取槽、產品集聚斗和槽支架（包括十字架或三角架）等六部分組成。由螺旋片聯接成的螺旋槽是主要部件。螺旋片是由玻璃鋼（玻璃纖維增強塑料）制成，借螺栓接在一起，螺旋槽的選別面有一層預制的耐磨層。它具有質輕、堅固、經久耐用消費品的優點。螺旋槽的上方設有多管給礦勻分器分礦均勻，控制簡便。分礦器自由放置在支桌的十字架（或三角架）上。均分的礦漿通過裝在螺旋槽首端的給礦槽緩慢地給到螺旋槽面上，進行分選。螺旋槽的尾端裝在有閥塊式新產品截取槽將分選的新產品沿徑向按品位分成三種（或四種）新產品。用調節閥塊的位置來改變各新產品的截取寬度。新產品集聚斗是一同心環形筒，將已截取的多頭礦流分別匯集導出。螺旋溜槽的橫截面，曲線的斜率變化特別適于細微粒物料的選別。螺旋溜槽具有結構簡單、無運動件、重量輕、元噪音、配置安裝和維修方便等優點。
|
型號
|
5LL-600
|
5LL-400
|
|
外徑(毫米)
|
600
|
400
|
|
螺距(毫米)
|
450,360,270
|
240,180
|
|
距徑比(螺距/直徑)
|
0.75,0.6,0.45
|
0.6,0.45
|
|
橫向傾角(度)
|
9°
|
9°
|
|
每臺最多安裝螺旋頭數
|
3
|
2
|
|
給礦粒度(毫米)
|
0.2-0.02
|
0.2-0.02
|
|
給礦濃度(%)
|
25-55
|
25-55
|
|
生產能力(噸/時)
|
0.8-1.2
|
0.15-0.2
|
|
外形尺寸
|
長(毫米)
|
700
|
460
|
|
寬(毫米)
|
700
|
460
|
|
高(毫米)
|
2600
|
1500
|
|
重量(公斤)
|
150
|
50
|
