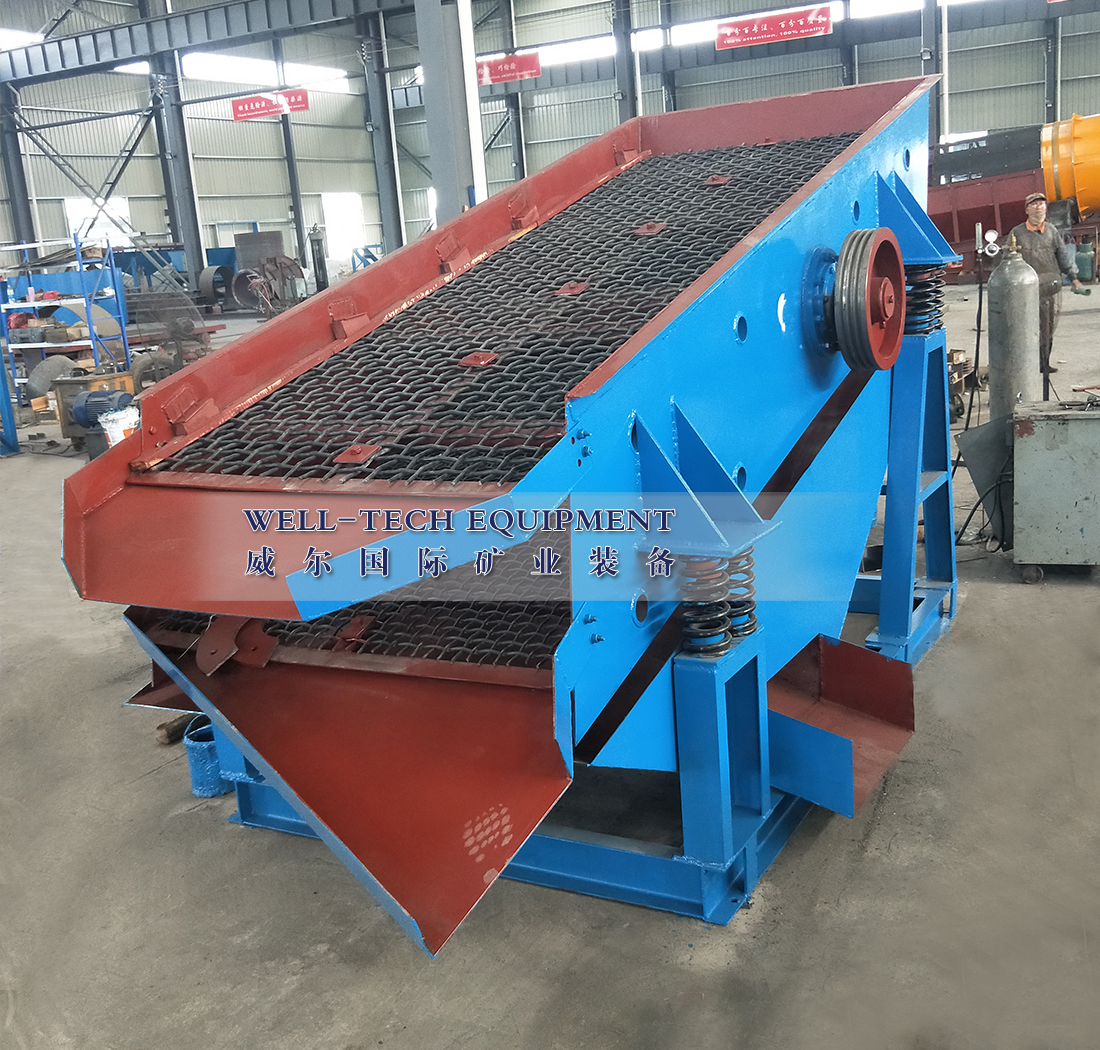

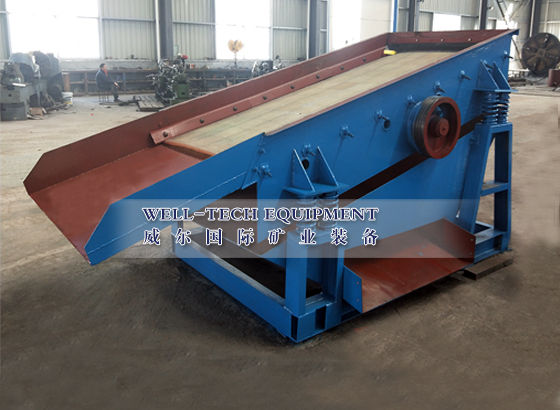

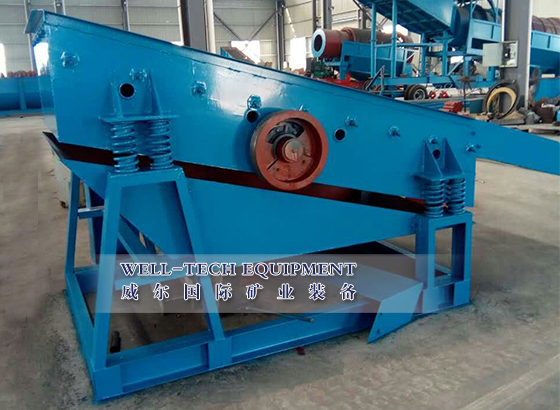

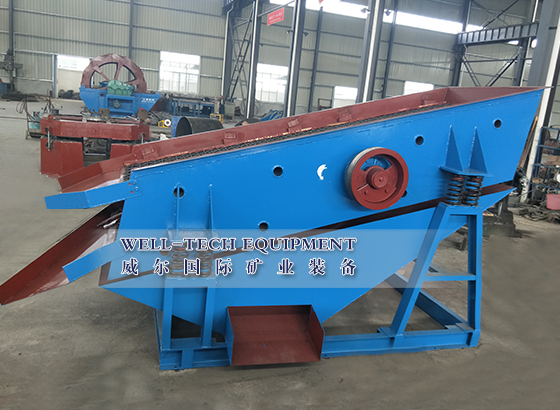

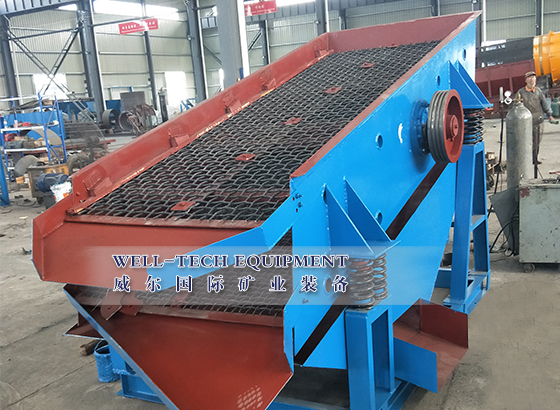

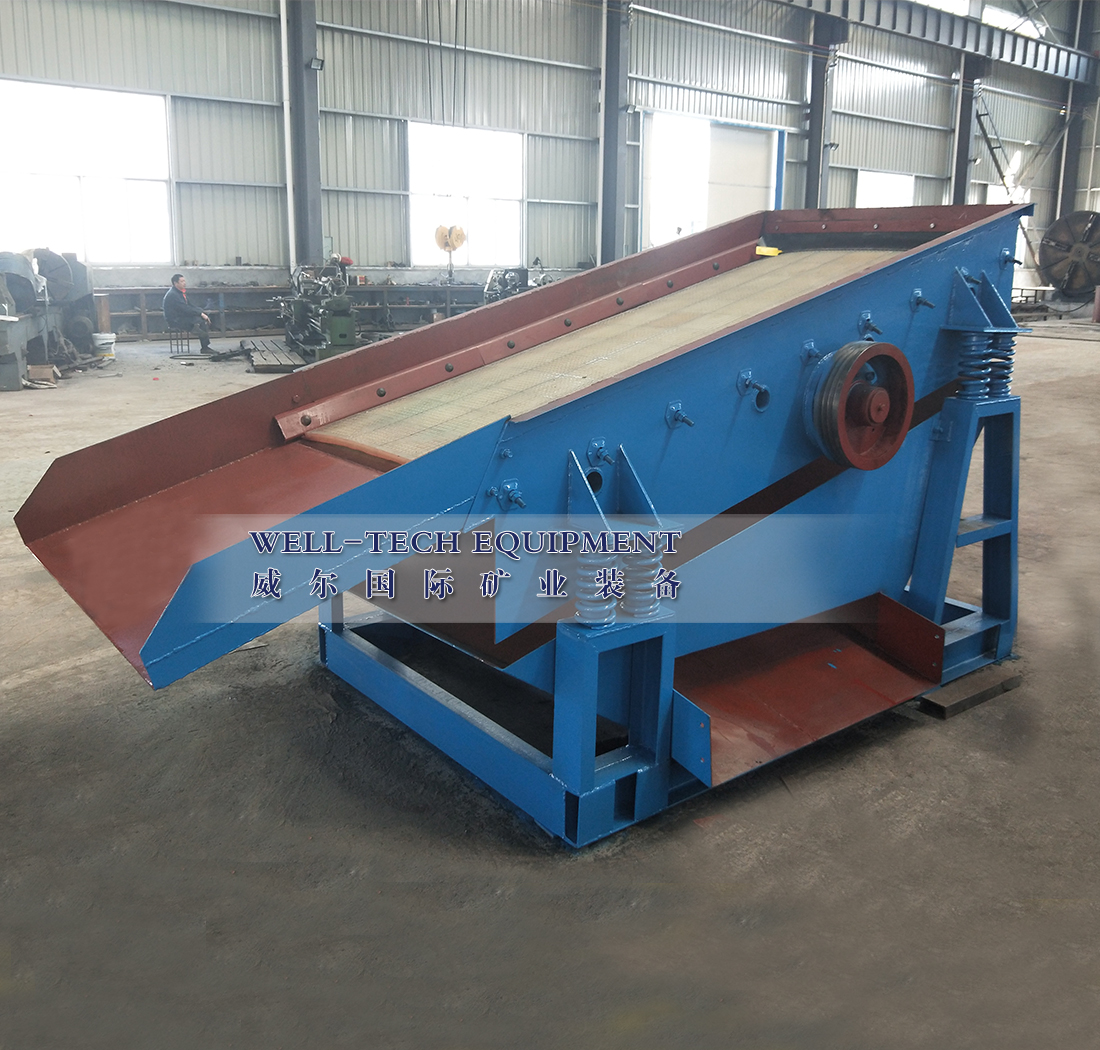

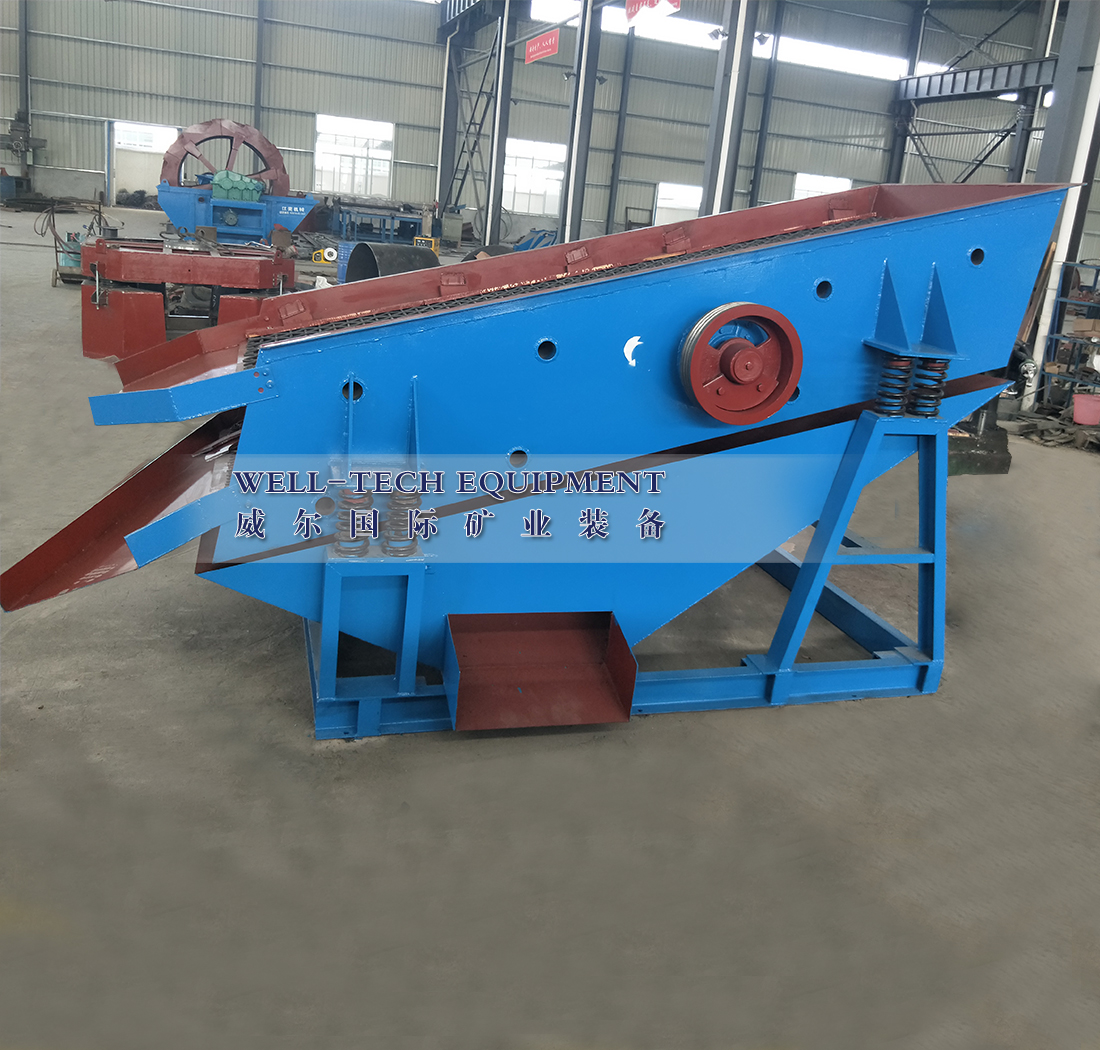

圓振篩概述
圓振動篩是一種新型篩分設備，振動軌跡為橢圓，是專為采石場篩分料石設計的，也可供選煤、選礦、建材、電力及化工等部門作產品分級用。該圓振篩具有結構先進、激振力強、振動噪音小、易于維修、堅固耐用等特點。我廠生產的圓振篩產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，是一種多層、高效的新型振動篩。該機型物料篩淌線長，篩分規格多，各檔規格篩選清晰，篩分效率高，不易堵塞。具有結構合理、激振力強、振動噪音小、堅固耐用、維修方便、使用安全等優點，廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，是破碎篩分機組上的理想設備。當安裝了小孔徑篩網時，必須加水噴淋才能篩分潮濕的粘性物料。
YK圓振篩由塊偏心式激振器、篩箱、電動機、底座及支承裝置組成。電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
圓振篩優勢和特點
1 圓振篩結構新穎，技術參數先進，處理能力大，篩分效率高；
2 采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；
3 采用輪胎聯軸器，軟性聯接，運轉平穩；
4 采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；
5 壽命長、噪聲小、共振區平穩等。
圓振篩主要技術參數表
|
規格型號
|
篩網層數
|
篩孔尺寸
(mm)
|
最大進料粒度
(mm)
|
振幅
(mm)
|
槽面傾角
(°)
|
生產能力
(t/h)
|
電機功率
(Kw)
|
|
3YK1230
|
3
|
3-50
|
< 200
|
800-970
|
20
|
12-120
|
5.5
|
|
3YK1336
|
3
|
6-50
|
< 200
|
970
|
20
|
15-160
|
11
|
|
3YK1548
|
3
|
5-80
|
< 200
|
970
|
20
|
50-250
|
15
|
|
3YK1848
|
3
|
5-80
|
< 200
|
970
|
20
|
50-300
|
18.5
|
|
3YK1860
|
3
|
5-80
|
< 200
|
970
|
20
|
50-350
|
22
|
|
3YK2160
|
3
|
5-100
|
< 200
|
730
|
20
|
100-500
|
30
|
|
3YK2460
|
3
|
5-150
|
< 200
|
730
|
20
|
150-700
|
30
|
|
3YK2770
|
3
|
5-150
|
< 200
|
730
|
20
|
200-800
|
30*2
|
|
4YK1548
|
4
|
5-80
|
< 200
|
970
|
20
|
50-250
|
18.5
|
|
4YK1848
|
4
|
5-80
|
< 200
|
970
|
20
|
50-300
|
22
|
|
4YK1860
|
4
|
5-80
|
< 200
|
970
|
20
|
50-350
|
22
|
|
4YK2160
|
4
|
5-100
|
< 200
|
730
|
20
|
100-500
|
30
|
|
4YK2460
|
4
|
5-150
|
< 200
|
730
|
20
|
150-700
|
37
|
|
4YK2770
|
4
|
5-150
|
< 200
|
730
|
20
|
200-800
|
30*2
|
