水力分級機概述

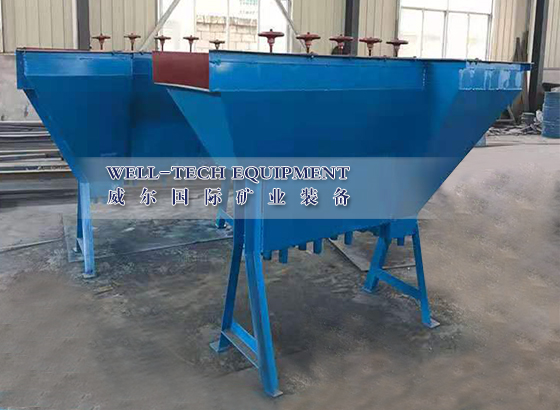

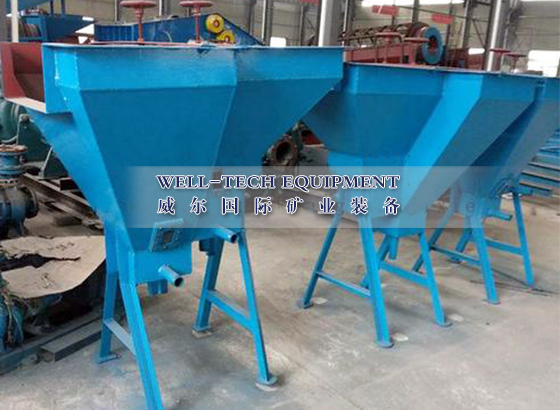

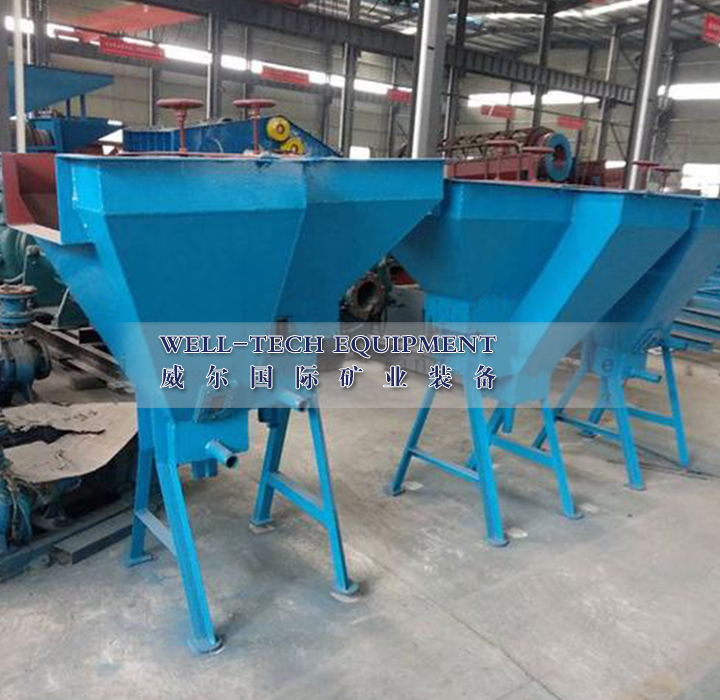

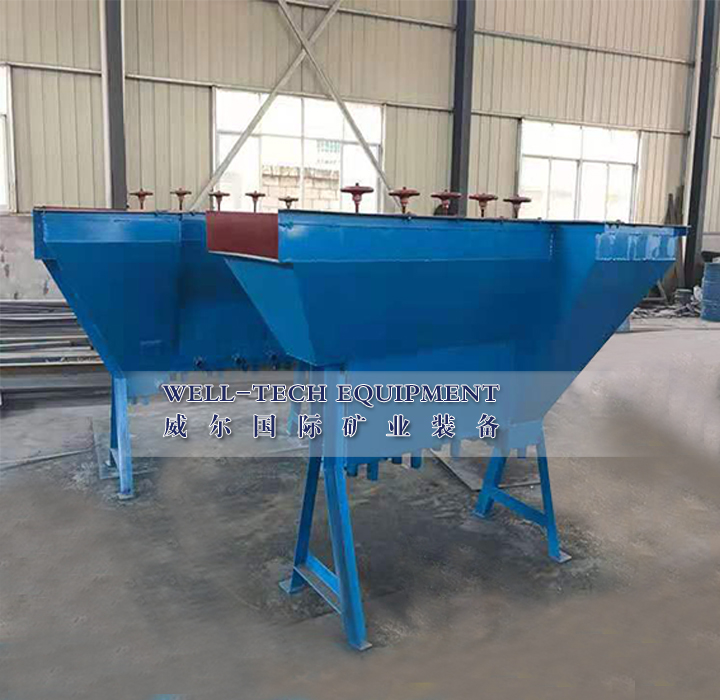

篩板式槽型水力分級機又稱典瓦(Denver)型水力分級機，是利用篩板造成干涉沉降條件的選礦設備。機體外形為一角錐形箱，箱內用垂直隔板分成4~8個分級室。每個室的斷面積為200mm×200mm。在距室底一定高度處設置篩板。
篩板上鉆有36~72個直徑為3~5mm的篩孔。壓力水由篩板下方給入，經篩孔向上流動。在篩板上方懸浮著礦粒群，進行干涉沉降分層。粗顆粒通過篩板中心孔排出，排出量用錐形塞控制。
礦漿由一側給入，依次進到各室中，各室的上升水速逐漸減小，由此得到由粗到細的各級產物。分級室內上升水速分布是否均勻對分級效果有重要影響。減小篩孔并相應增加篩孔數目可在一定程度上改善效果。但水速分布不均是難免的。由此引起二次回流攪動效率不高的重要原因。
篩板式水力分級機的優點是構造簡單，不需要動力。與機械攪拌式水力分級機比較，高度較小，便于配置?？梢愿鶕x廠處理能力的不同，制成四室、六室、八室等不同的規格。這種分級機在我國中小型鎢礦選礦廠應用較多。
四室水力分級機技術參數
|
項 目\規 格
|
給礦粒度
|
給礦濃度
|
上升水壓
|
篩口尺寸
(mm)
|
生產能力
(噸)
|
外型尺寸
(mm)
|
|
240×240
|
0—3
|
20%~26%
|
150~200
|
240×240
|
5—8
|
1818×1138×1680
|
|
200×200
|
0-3
|
20%~26%
|
150~200
|
200×200
|
4-5
|
1650×1100×1600
|
