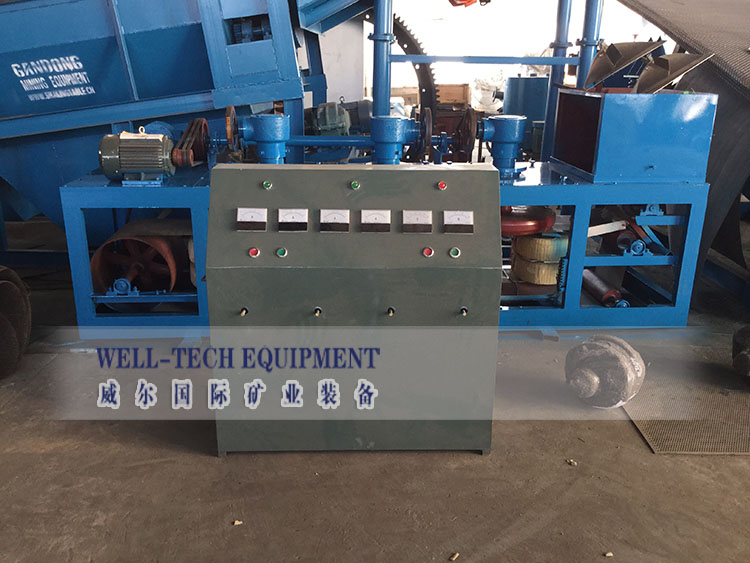

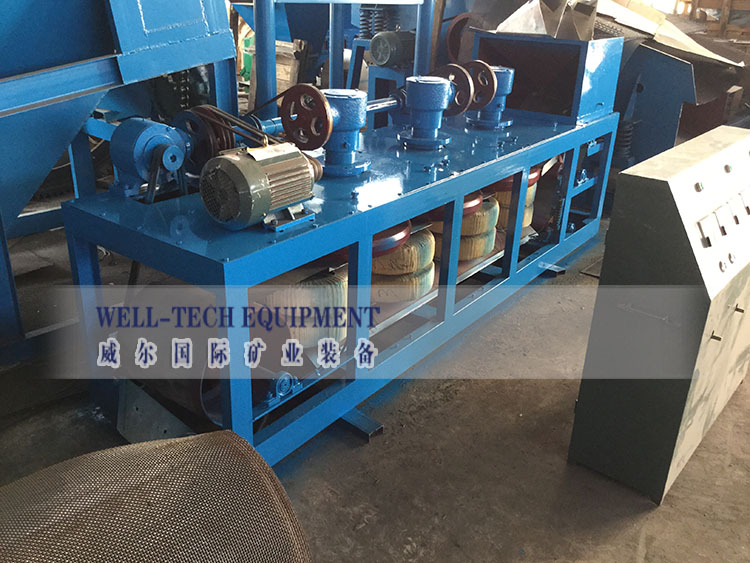

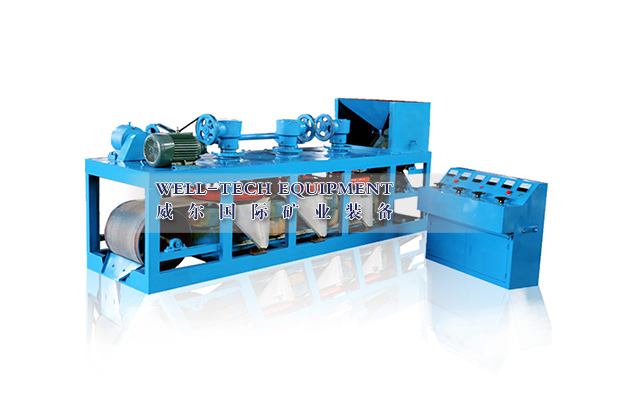

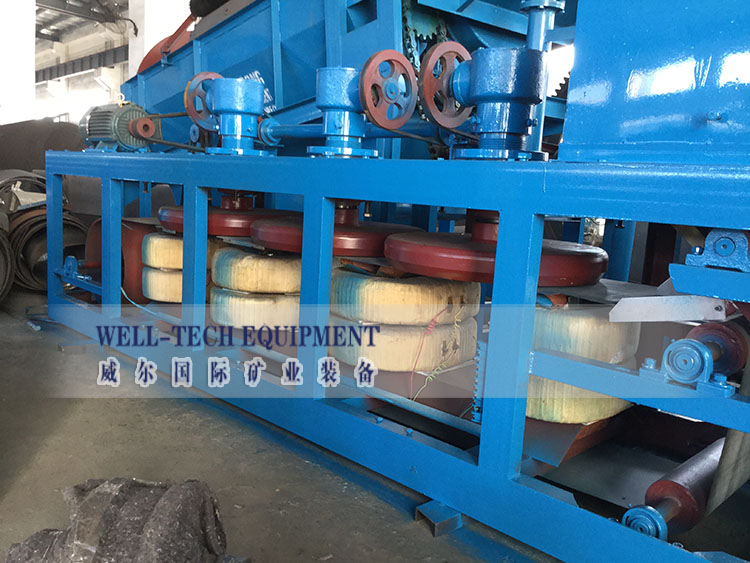

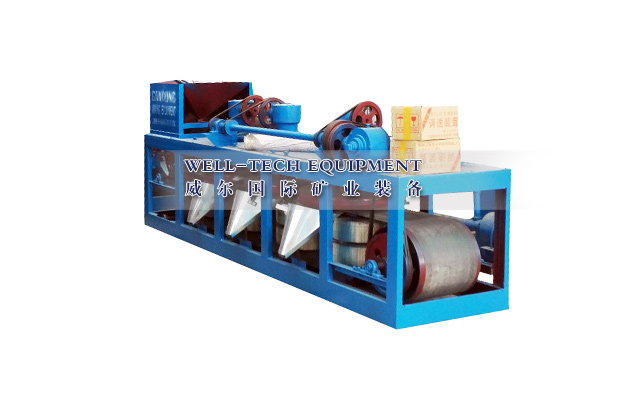

盤式磁選機是干式強磁選機。適用于鈦鐵礦、稀土礦、鉻鐵礦、鎢、錫礦、褐鐵礦、鈮、鉭礦、鋯英石、金紅石、獨居石、紅柱石、石榴石、蘭晶石、長石、石英等各種有磁性差異礦物的分選或非金屬礦物除鐵。
一、盤式磁選機結構特點
1、本盤式磁選機性能穩定,適應性強,安裝、操作、維護簡單。
2、主機由供料部分、傳動部分和磁場部分組成。
3、電控系統由電源、控制、整流和工作指示部分組成。
二、盤式磁選機操作方法及注意事項：
1、 干燥物料篩分后裝入供料斗.粒度要求≤2毫米.
2、 根據選分礦物、粒度和選礦要求調整磁盤工作間隙.
3、 合上閘刀開關使電源供到控制臺.
4、 盤式磁選機開啟電動機及磁場開關.調壓器調到合適電流.
5、 開供料閥門,使物料均勻地散落到運輸皮帶上.
6、 停機前先停止供料.
7、盤式磁選機操作注意事項:
①原料中含磁性礦物不多時,給料層應薄些,以提高回收率;磁性礦物含量多時,給料層可以厚些.
②磁盤工作間隙一定時,改變電流大小可調節磁場強度;電流一定時,改變電流大小可調節磁場強度;是流一定時,調整磁盤工作間隙,可調節磁場強度.
③處理磁性強的礦物和精選作用軟弱的磁場,處理磁性弱的礦物和掃選作業用較強的磁場.
④磁盤工作間隙的大小決定于被處理原料的粒度大小和作業要求;處理粗級別時大些,處理細級別時小些;掃選時間隙調小以提高回收率,精選時把間隙調大以增加分離的選擇,提高磁性產品的品位,但同時要增加電流來補償由于加大工作間隙所降低的磁場強度.
⑤盤式磁選機工作時,強磁工具及物品勿靠近磁系.
三盤磁選機
|
型號規格 Model
|
單位Unit
|
3PC-500
|
3PC-600
|
|
磁場強度 Magnetic intensity
|
Gs
|
18000
|
18000
|
|
磁盤數量 Number of magnetic disk
|
個
Piece
|
3
|
3
|
|
磁盤直徑 Diameter of magnetic disk
|
mm
|
500
|
600
|
|
磁盤轉速 Revolution of magnetic disk
|
r/min
|
36
|
36
|
|
電源 Power supply
|
V
|
380
|
380
|
|
勵磁線圈 Exciting
coil
|
個
Piece
|
8
|
8
|
|
配用電機Motor
|
kw
|
1.5
|
2.2
|
|
勵磁功率 Exciting
power
|
kw
|
1.5
|
1.6
|
|
線圈溫度Coil temperature
|
℃
|
<80
|
<80
|
|
線圈額定電流 Rated current of coil
|
A
|
1.3-1.8
|
1.3-1.8
|
|
供料寬度 Feeding width
|
mm
|
210
|
300
|
|
原料粒度 Feeding size
|
mm
|
≤2
|
≤2
|
|
處理量 Capacity
|
kg/h
|
100-400
|
100-500
|
|
外形尺寸 Dimension
|
mm
|
2800×800×1200
|
3200×900×1200
|
|
重量 Weight
|
kg
|
1900
|
2400
|
