液壓跳汰機概述

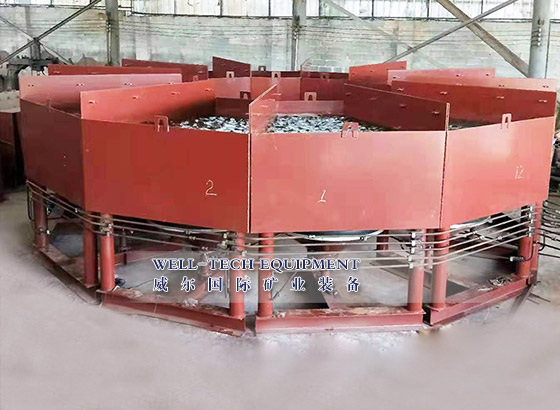

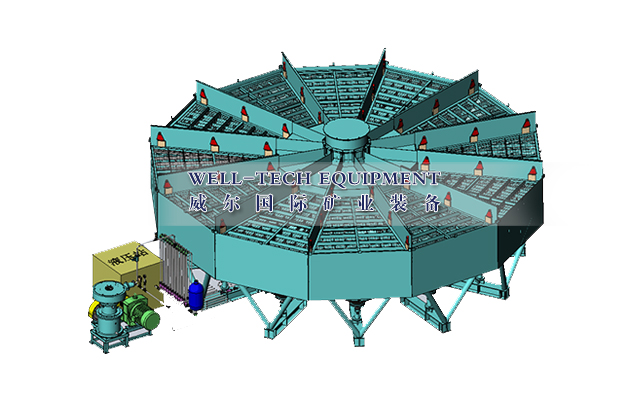

DYTA-7750液壓跳汰機是由圓型跳汰機發展而來,主要由驅動和槽體兩大部分組成：驅動為機械液壓形式，動力由電機提供通過變速機構由減速器的輸出軸帶動凸輪轉動，由凸輪推動每個主傳油缸的柱塞進行周期性往復運動，從而將電能轉成機械能再轉換成液壓能。通過液壓管及各種閥件驅動從動油缸運動從而帶動跳汰機的錐斗上下脈動。DYTA-7750型跳汰機采用電磁調速異步電動機來實現沖次的調節，屬于無級調節，沖次調節范圍0-90次/分。
DYTA-7750液壓跳汰機與目前我國選礦用的各種跳汰機相比具有很多優點：跳汰面積大、處理能力強；由于跳汰槽體呈扇形，有利于回收細級別物料；結構緊湊、給礦集中、分礦占用空間小、適于在采礦船上使用；由于采用液壓傳動，傳動機構簡化且節省動力。一臺九室的DYTA-7750跳汰機總總功率為11.6Kw，比同樣選礦面積的普通跳汰機省動力約55%。徑向液壓跳汰機的跳汰曲線近似鋸齒形的不對稱脈動曲線，不但利于細粒重礦物的回收，還大量的減少了跳汰機篩下補水量，篩下補充水量為普通跳汰機的四分之一左右。

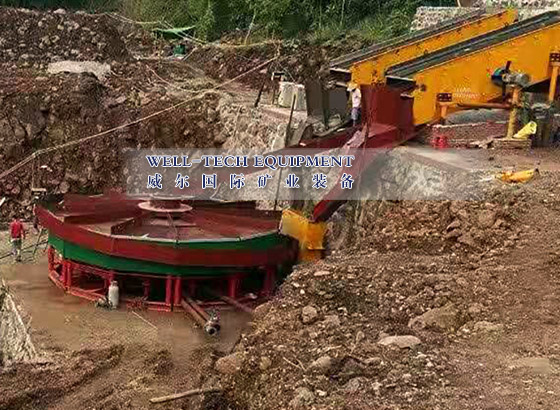

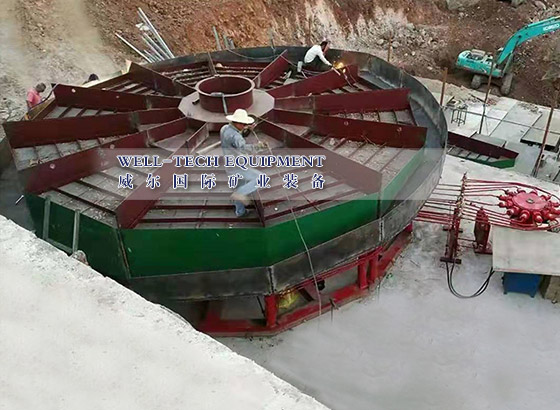

目前在國外液壓徑向跳汰機已普遍應用在采礦船上作為粗選設備使用，用來選別砂金、錫、金剛石、鎢、錳、赤鐵礦等礦石。經過多年的實踐證明，該跳汰機選礦效果良好。
液壓跳汰機優勢和特點
一、液壓跳汰機處理能力大、占地面積小，選別粒度范圍廣
二、高富集比和高回收率
三、液壓跳汰機易安裝，易操作，易維護
四、鋸齒波跳汰脈動曲線使重礦物更容易下沉
五、比傳統跳汰機省水60-70%，省電55%
六、采用可調速電機
七、液壓跳汰機適用于選別金、錫、金剛石、鎢、錳、赤鐵礦等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用
液壓跳汰機參數配置：
|
型號參數
|
DYTA
7750-3
|
DYTA
7750-4
|
DYTA
7750-5
|
DYTA
7750-6
|
DYTA
7750-7
|
DYTA
7750-8
|
DYTA
7750-9
|
DYTA
7750-10
|
DYTA
7750-11
|
DYTA
7750-12
|
|
跳汰室面積
（m3）
|
9.9
|
13.2
|
16.5
|
19.8
|
23.1
|
26.4
|
29.7
|
3.3
|
36.3
|
39.6
|
|
沖程
（mm）
|
20、25、30
|
|
沖次
（次/min）
|
50-85
|
|
給礦粒度
（mm）
|
＜25
|
|
篩下補給水量（m3/t礦）
|
1-3m3/t礦
|
|
篩下補給水壓力（MPa）
|
≥0.10
|
|
處理能力（t/h）
|
50-75
|
66-100
|
78-125
|
100-150
|
116-175
|
132-197
|
150-200
|
166-245
|
182-270
|
200-300
|
|
主傳動電機功率（Kw）
|
5.5
|
7.5
|
7.5
|
7.5
|
11
|
11
|
11
|
15
|
15
|
15
|
|
液壓泵站電機功率（Kw）
|
0.55
|
|
重量
|
6000
|
8000
|
10000
|
12500
|
14200
|
15800
|
17500
|
18000
|
19200
|
21000
|
