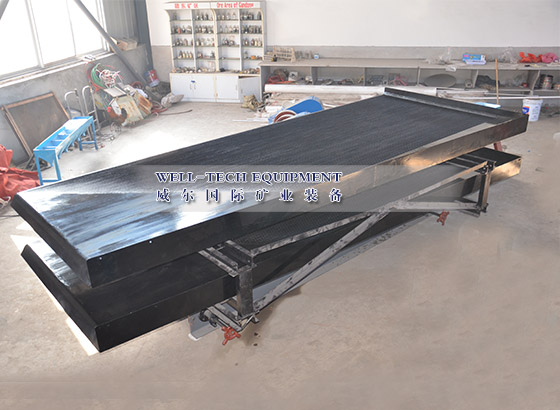

雙層搖床概述
雙層搖床是6-S傳統單層搖床的創新型產品,它占地面積小、處理量大、省電節能、設備成本相對低廉，具有富礦比高，選別效率高，看管容易，便于調節沖程、沖次等優點。在改變橫向坡度和沖程時仍可保持床面運行平衡，彈簧放置于在箱體內，結構緊湊，并且能一次得出最 終精礦和最終尾礦。
一、6-S雙層搖床概述: 傳統的6-S
搖床占地面積大、處理量低、客戶資金投入較大，要使用6-S單層搖床的客戶很是煩惱，但又沒有更好的設備及方法能夠解決這些問題。6-S雙層搖床的推出解決了6-S單層搖床使用過程中的諸多問題。 6-S雙層搖床占地面積小、處理量大、省電節能、設備成本相對低廉，具有富礦比高，選別效率高，看管容易，便于調節沖程、沖次等優點。在改變橫向坡度和沖程時仍可保持床面運行平衡，彈簧放置于在箱體內，結構緊湊，并且能一次得出最終精礦和最終尾礦。

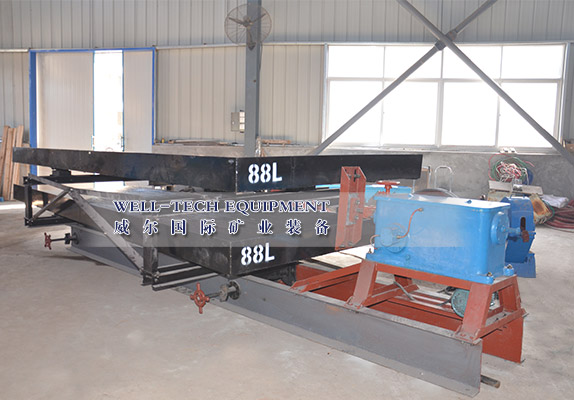

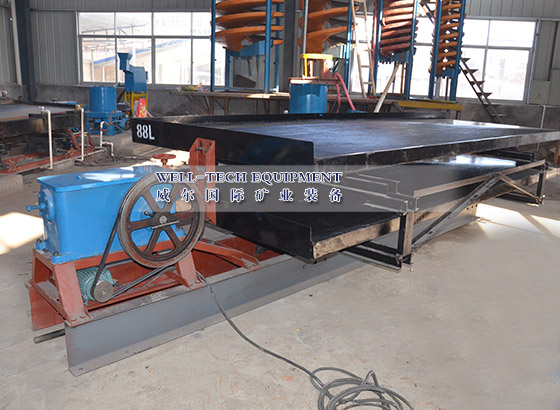

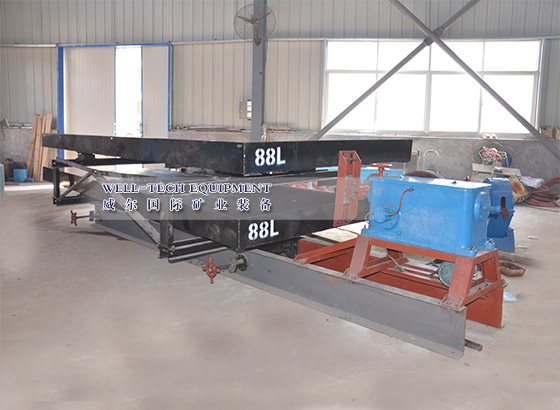

二、產品結構及材質: 6-S雙層搖床采用與6-S大槽鋼支架搖床相同形式底座，兩基腳放置于大槽鋼底座上，大槽鋼鋼板上升高焊接槽鋼支架用于放置搖床頭，搖床面采用在6-S單 層搖床床面上增加上一塊尺寸與原有床面相同的床面，上下兩層用鋼板連接支撐，它們的間距400毫米，自由空間約300毫米。床頭仍采用雙曲柄搖桿機構, 彈簧盒在搖動箱外，曲軸、拉桿、彈簧、搖桿等部件都相應加大了尺寸，材質更加規范。床面為玻璃鋼床面，上下層尺寸均為1823×1558×4520毫米。 上下層床面共用下層床面的一套調坡裝置,采用搖動肘板支承。其調整座板和基座的旋轉弧線半徑增大至545毫米，以適應圓弧支點轉動圓心與牽引螺絲中心在同 一直線上。
三、6-S雙層搖床面應用范圍: 廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂 (0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為 2-0.22毫米。
雙層搖床主要技術參數表
|
型號
|
單位
|
DL4500/1850
|
DL3000/1320
|
|
床面大小
|
mm
|
4500/1850/1560
|
3000/1320/1100
|
|
沖程
|
mm
|
6-8
|
6-8
|
|
沖次
|
/min
|
240-380
|
210-320
|
|
坡度
|
o
|
0-10
|
0-10
|
|
給礦粒度
|
mm
|
0.02-2
|
0.02-2
|
|
給礦濃度
|
%
|
10-30
|
10-30
|
|
耗水量
|
t/h
|
0.8-1.4
|
0.6-1.2
|
|
功率
|
kw
|
1.5
|
1.5
|
|
處理量
|
t/h
|
2.5-3.5 (粗砂床面)
|
2.5-3 (粗砂床面)
|
|
t/h
|
1.6-2.5 (細砂床面)
|
0.8-2.5(細砂床面)
|
|
外形尺寸
|
mm
|
5600/1850/1560
|
4100/1320/1560
|
|
重量
|
kg
|
1650
|
1550
|
