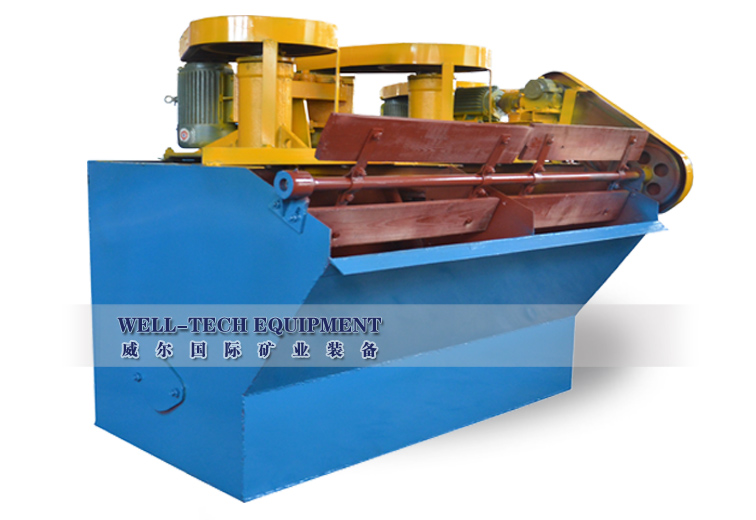

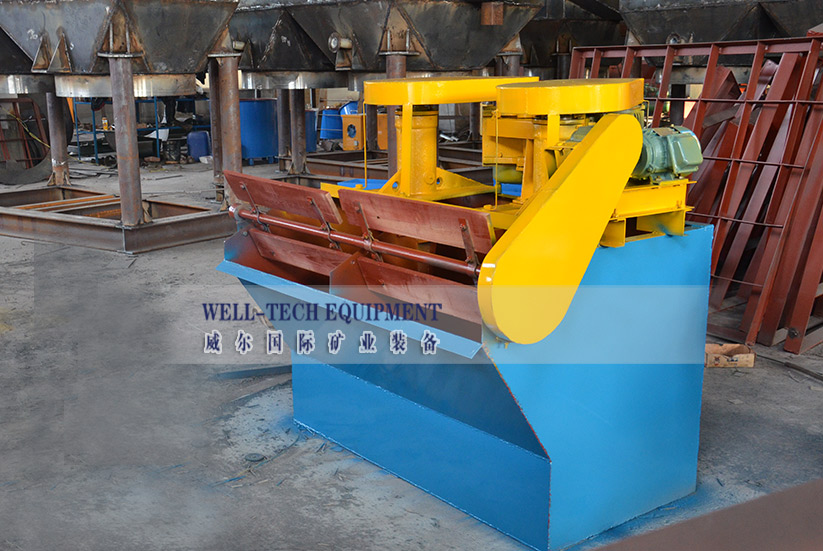

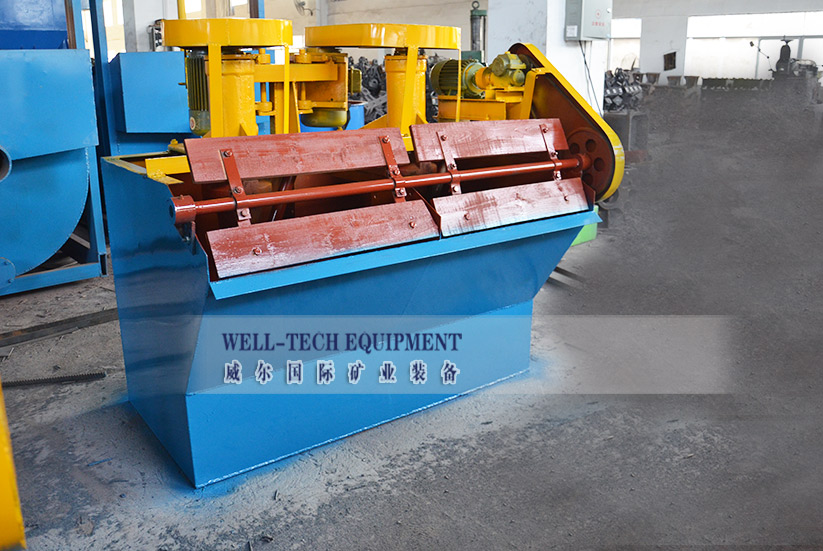

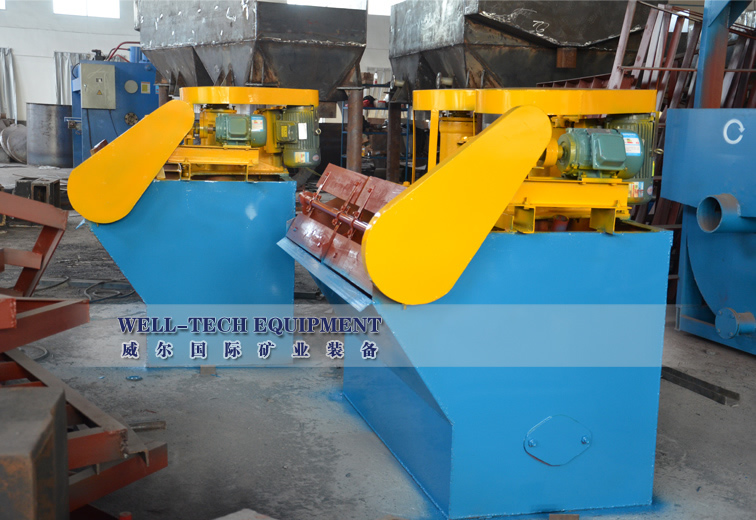

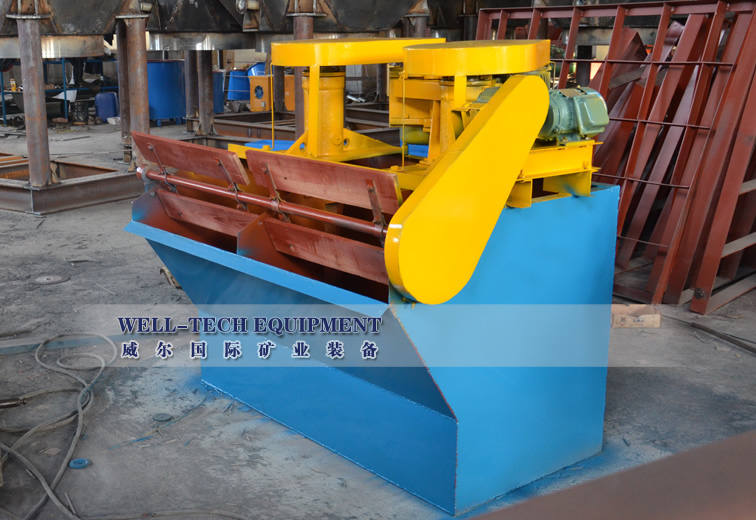

自吸氣浮選機概述
自吸氣浮選機XJK型廣泛用于銅、鉛、鋅鎳、鉬、金等有色金屬，黑色金屬和非金屬礦物的粗選、精選和反浮選作業。XJK-1、XJK-2、XJK-4以四槽和六槽為基本槽,其中XJK-1、XJK-2兩槽為一個電機體,XJK-3A、4A、5A、6A 以二、四、六槽為基本槽.XJK-11以一、二、四槽為基本槽,聯結若干基本槽構成系列浮選機,可作粗、精、掃選作業 。

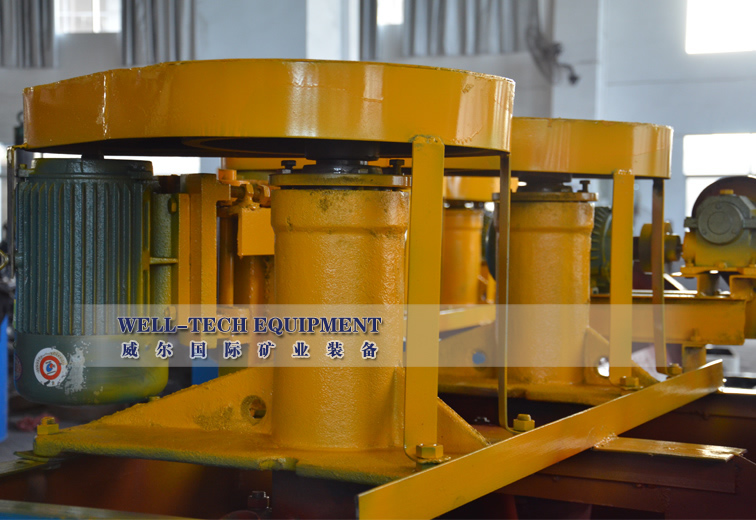

XJK型自吸氣式浮選機的工作原理:電動機通過三角皮帶、皮帶輪使葉輪轉動，一方面吸入足夠的空氣和礦漿混合，一方面攪拌礦漿與藥劑混合，同時細化氣泡，顆粒在藥劑的作用下，粘附在氣泡上，浮到礦漿表面，形成礦化泡沫層，被刮板刮出。
自吸氣浮選機在工作時，給礦管把礦漿給到蓋板中心處，葉輪旋轉所產生的離心力將礦漿甩出，同時在葉輪和蓋板間形成負壓，于是經由進氣管自動的吸入了外界空氣。葉 輪的強烈攪拌作用使礦漿與空氣得以充分混合，并經氣流分割成許多細小的氣泡。礦化氣泡上升至泡沫層，由刮板刮出即為泡沫產品。
自吸氣浮選機產品應用范圍
自吸氣浮選機可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。
自吸氣浮選機主要技術參數表
|
型號
|
有效容積
(m3)
|
葉輪直徑
(mm)
|
生產能力
(m3/min)
|
葉輪轉速
(r/min)
|
刮板轉數
(r/min)
|
葉輪電機功率
(Kw)
|
刮板電機功率
(Kw)
|
外形尺寸四槽一體
(mm)
|
單槽重量
(Kg)
|
|
XJK-0.13
|
0.13
|
200
|
0.05-0.16
|
600
|
17.5
|
1.5
|
0.55
|
2100×865×900
|
0.35
|
|
XJK-0.23
|
0.23
|
250
|
0.12-0.28
|
500
|
17.5
|
1.5
|
0.55
|
2625×1130×1290
|
0.41
|
|
XJK-0.35
|
0.35
|
300
|
0.15-0.5
|
470
|
17.5
|
2.2
|
0.55
|
3012×1350×1327
|
0.45
|
|
XJK-0.62
|
0.62
|
350
|
0.3-0.9
|
400
|
16
|
3
|
1.1
|
3798×1464×1530
|
0.85
|
|
XJK-1.1
|
1.1
|
500
|
0.6-1.6
|
330
|
26
|
5.5
|
1.1
|
4679×1820×1942
|
1.24
|
|
XJK-2.8
|
2.8
|
600
|
15-3.5
|
280
|
26
|
11
|
1.1
|
7750×1600×1100
|
2.43
|
訂購須知:
1. 訂貨必須注明名稱、型號、規格。
2. 需說明給礦方向，否則一律按左進料制造。
3. 中礦管、排礦管按用戶要求和提貨的流程圖配件安裝，否則不供給。
