搖床選礦的優點：①富礦比(精礦品位與原礦品位之比)比其他許多選礦方法都高，最大可達100多倍；②一次選別就可獲得合格精礦和廢棄尾礦；③礦石在床面為扇形分帶，便于觀察和調節；④產品可根據需要用分割板分開后分別接取，可得多種產品；⑤不消耗藥劑，耗電很少。
搖床選礦的缺點：①占地面積較大；②耗水量較大；③單位面積床面的處理能力較低。
為解決選礦搖床的缺點，本公司聯手江西理工大學研制成功多層搖床，解決了單層搖床占地面積大的問題。
下面我們?yōu)槟榻B多層搖床的特性：
優勢和特點
l 慣性床頭結構巧妙，垂直分力自相平衡。無垂直向激振力，故不產生垂直跳動?？砂惭b在高層樓板上，或座落式支架上
l 懸掛式結構，摩擦功耗極小，節能減振，無笨重基礎，安裝高速靈活
l 采用耐磨層床條的玻璃鋼床面，耐磨、防水、防干裂、防腐、變形小、維修少，使用壽命長
l 床面在統一床架上分層安裝，易裝易卸，提高單位占地面積的處理量。更換不同配重塊即可改變搖床沖程
l 采用變頻調速器，能輕松改變沖次以適應不同粒級和性質物料
主要技術參數表
|
型號 |
3LYG |
4LYG |
|||||
|
床面類型 |
粗砂床面 |
細沙床面 |
礦泥床面 |
粗砂床面 |
細沙床面 |
礦泥床面 |
|
|
床面選礦面積 (m2) |
7.6 X 3 |
7.6 X 3 |
7.6 X 3 |
7.6 X 4 |
7.6 X 4 |
7.6 X 4 |
|
|
床面 尺寸 Deck Size |
長度 (mm) |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
|
傳動端寬度 (mm) |
1850 |
1850 |
1850 |
1850 |
1850 |
1850 |
|
|
精礦端寬度 (mm) |
1550 |
1550 |
1550 |
1550 |
1550 |
1550 |
|
|
最大給礦粒度 (mm) |
2 |
0.5 |
0.074 |
2 |
0.5 |
0.074 |
|
|
處理能力 (t/h) |
4-5 |
2-3 |
1.5-2.5 |
5-6.5 |
3-5 |
2-3.5 |
|
|
給礦濃度 (%) |
20-30 |
18-25 |
15-20 |
20-30 |
18-25 |
15-20 |
|
|
沖程 (mm) |
8、10、12、15、18、20、22 |
||||||
|
沖次 (r/min) |
270—360（變頻調速） |
||||||
|
耗水量 (t/h) |
0.7-1 |
0.4-0.7 |
0.4-0.7 |
0.7-1 |
0.4-0.7 |
0.4-0.7 |
|
|
刻槽斷面形狀 |
矩形、鋸齒波、三角形三種可選 |
||||||
|
電機功率 (Kw) |
1.5Kw |
外形尺寸 |
6330×2450×2660 |
||||

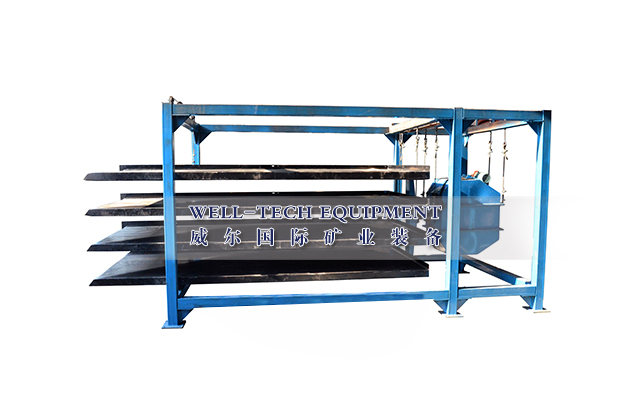

四層搖床

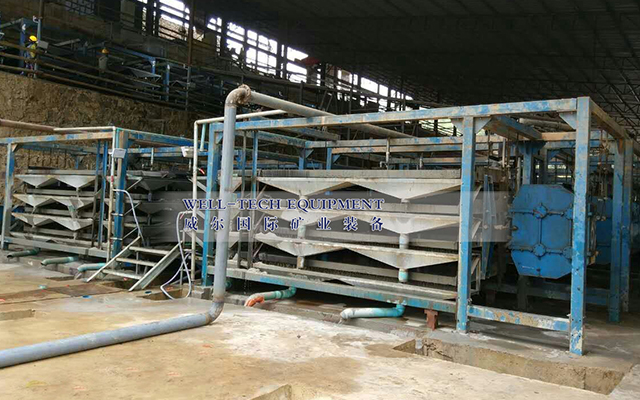

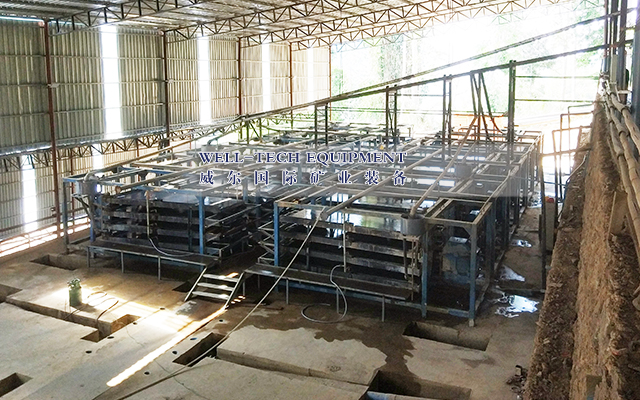

緬甸某錫礦一次性使用130臺多層搖床
