渣漿泵可廣泛用于礦山，電力、冶金、煤炭、環保等行業輸送含有磨蝕性固體顆粒的漿體。如礦山尾礦，鋼鐵冶煉渣漿、電廠灰渣、洗煤廠煤漿及重介輸送、海水選沙、河道清淤、工礦企業淤泥清理，廢水轉移等。在化工產業，也可輸送一些含有結晶的腐蝕性漿體。

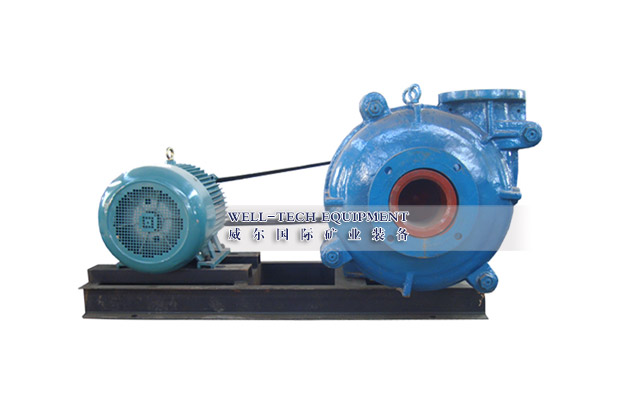

M, AH, HH系列渣漿泵泵體采用可更換的耐磨金屬內襯，葉輪、護套、護板等過流部件均采用耐磨金屬。具有使用壽命長、性能可靠、操作方便等優點。主要用于選礦設備廠輸送精礦漿和排尾礦,也可用于選煤煤廠輸送介質、鋁廠輸送高溫易結晶得料漿以及水泥廠輸送料漿等方面。
特點
1、 該系列泵為臥式、垂直中開式、雙泵殼結構，泵體和泵蓋帶有可更換的金屬內襯或橡膠內襯，內襯可一直用到磨穿為止，不用更換，延長維修周期，降低運行成本。
2、 泵的出口方向可按8個角度旋轉安裝。
3、 泵的軸承組件采用園統式結構，便于調整葉輪與前護板的間隙，維修時可整體拆出。軸承采用油脂潤滑。
4、 泵的軸封型式有填料密封、付葉輪密封、 機械密封。
5、 泵的性能范圍寬、汽蝕性能好、效率高。可采用多級串聯技術，以滿足遠距離輸送。
6、 傳動方式有V型三角帶傳動、彈性聯軸傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。其中V型三角帶傳動有CL、CV、CR、ZL、ZV、ZR傳動。
7、 過流部件有多種金屬和多種橡膠材料可供選用，并且增加深度。
8、 采用多種速度和多種變型方式，使得泵在最佳工礦下運行。使用壽命長，運行效益高，能滿足多類惡劣的輸送條件。
型號意義
4/3 A -AH (或者M、HH)
AH--渣漿泵產品系列
A--托架型式
3--出水口直徑（寸)
4--進水口直徑（寸)
主要技術參數表
|
型號 |
允許裝配最大功率 |
材質 |
清水性能 |
葉輪 |
曲線號 |
|||||||
|
護套 |
葉輪 |
流量 |
揚程 H m |
轉速 n r/min |
最高功率 % |
汽蝕余量 m |
數量 |
直徑 mm |
||||
|
m3/h |
l/h |
|||||||||||
|
1? 1B-AH |
15 |
M |
M |
12.6-28.8 |
3.5-8 |
6-68 |
1200-3800 |
40 |
2-4 |
5 |
152 |
WPA151B01 |
|
RU |
RU |
10.8-25.2 |
3-7 |
7-52 |
1400-3400 |
35 |
3 |
WPA151B02A |
||||
|
1? 1C-HH |
30 |
M |
M |
16.2-34.2 |
4.5-9.5 |
25-92 |
1400-2200 |
20 |
2-5.5 |
5 |
320 |
WPA151E01 |
|
2/1?B-AH |
15 |
M |
M |
32.4-72 |
9-20 |
6-58 |
1200-3200 |
45 |
3.5-8 |
5 |
184 |
WPA215B01 |
|
RU |
RU |
25.2-54 |
7-15 |
5.5-41 |
1000-2600 |
50 |
2.5-5 |
178 |
WPA215B02 |
|||
|
3/2C-AH |
30 |
M |
M |
39.6-86.4 |
11-24 |
12-64 |
1300-2700 |
55 |
4-6 |
5 |
214 |
WPA32A01 |
|
RU |
RU |
36-75.6 |
10-21 |
13-39 |
1300-2100 |
2-4 |
213 |
WPA32A01A |
||||
|
3/2D-HH |
60 |
M |
M |
68.4-136.8 |
19-38 |
25-87 |
850-1400 |
47 |
3-7.5 |
5 |
457 |
WPA32E01 |
|
4/3C-AH |
30 |
M |
M |
86.4-198 |
24-55 |
9-52 |
1000-1200 |
71 |
4-6 |
5 |
245 |
WPA43A01 |
|
4/3D-AH |
60 |
|||||||||||
|
4/3C-AH |
30 |
RU |
RU |
79.2-180 |
22-50 |
5-34.5 |
800-1800 |
59 |
3-5 |
5 |
245 |
WPA43A01A |
|
4/3D-AH |
60 |
|||||||||||
|
4/3C-AH |
30 |
M |
M |
97.2-194.4 |
27-54 |
9-53 |
1000-2200 |
55 |
|
3 |
240 |
WPA43A02 |
|
4/3D-AH |
60 |
|||||||||||
|
4/3E-HH |
120 |
M |
M |
126-252 |
35-70 |
12-97 |
600-1400 |
50 |
2-5 |
5 |
508 |
WPA43E01 |
|
6/4D-AH |
60 |
M |
M |
162-360 |
45-100 |
12-56 |
800-1550 |
65 |
5-8 |
5 |
365 |
WPA64A01 |
|
6/4E-AH |
120 |
|||||||||||
|
6/4D-AH |
60 |
M |
M |
180-396 |
50-110 |
7-61 |
600-1600 |
55 |
3-8 |
4 |
372 |
WPA64A02 |
|
6/4E-AH |
120 |
WPA64F02 |
||||||||||
|
6/4D-AH |
60 |
RU |
RU |
144-324 |
40-90 |
12-45 |
800-1350 |
65 |
3-5 |
5 |
365 |
WPA64A03A |
|
6/4E-AH |
120 |
|||||||||||
|
6/4D-AH |
60 |
M |
M |
144-324 |
40-90 |
10-52 |
800-1600 |
55 |
4.5-9 |
2 |
371 |
WPA64A04 |
|
6/4E-AH |
120 |
|||||||||||
|
6/4D-AH |
60 |
M |
M |
162-360 |
45-100 |
21-64 |
1000-1600 |
55 |
|
2 |
371 |
ESY7996 |
|
6/4E-AH |
120 |
|||||||||||
|
6/4D-AH |
60 |
M |
M |
126-288 |
35-80 |
10-55 |
800-1600 |
58 |
2-2.5 |
2 |
365 |
ESY7997 |
|
6/4E-AH |
120 |
M |
M |
126-288 |
35-80 |
10-55 |
800-1600 |
58 |
2-2.5 |
2 |
365 |
ESY7997 |
|
6/4S-HH |
560 |
M |
M |
324-720 |
90-200 |
30-118 |
600-1000 |
64 |
3-8 |
5 |
711 |
WPA64E01M |
|
6S-H |
560 |
M |
M |
468-1008 |
130-280 |
20-94 |
500-1000 |
65 |
4-12 |
5 |
711 |
WPA66A91 |
|
8/6E-AH |
120 |
M |
M |
360-828 |
100-230 |
10-61 |
500-1140 |
72 |
2-9 |
5 |
510 |
WPA86A01 |
|
8-6R-AH |
300 |
|||||||||||
|
8/6E-AH |
120 |
M |
M |
324-720 |
90-200 |
7-49 |
400-1000 |
65 |
5-10 |
5 |
510 |
WPA86A01B |
|
8/6R-AH |
300 |
|||||||||||
|
8/6E-AH |
120 |
M |
M |
360-828 |
100-230 |
7-70 |
400-1140 |
70 |
3-6 |
8 |
536 |
WPA86A02 |
|
8/6R-AH |
300 |
|||||||||||
|
8/6E-AH |
120 |
RU |
RU |
360-828 |
100-230 |
7-52 |
400-1000 |
70 |
2.5-6 |
4 |
536 |
WPA86A03 |
|
8/6R-AH |
300 |
WPA86F03 |
||||||||||
|
8/6E-AH |
120 |
M |
M |
288-648 |
80-180 |
5-47 |
400-1100 |
60 |
3-6 |
2 |
510 |
ESY7998 |
|
8/6R-AH |
300 |
|||||||||||
|
8/6T-HH |
1200 |
M |
M |
576-1152 |
160-320 |
32-95 |
450-725 |
65 |
6-10 |
5 |
965 |
WPA86E01 |
|
10/8E-M |
120 |
M |
M |
540-1228 |
150-340 |
15-61 |
600-1100 |
70 |
4.5-8 |
4 |
549 |
WPA108B02 |
|
10/8R-M |
300 |
|||||||||||
|
10/8E-M |
120 |
M |
M |
540-1080 |
140-300 |
18-66 |
700-1100 |
62 |
4.5-7.5 |
4 |
549 |
WPA108B02 |
|
10/8R-M |
300 |
|||||||||||
|
10/8E-M |
120 |
M |
M |
666-1440 |
185-400 |
14-60 |
600-1100 |
73 |
4-10 |
5 |
549 |
WPA108B03 |
|
10/8R-M |
300 |
|||||||||||
|
10/8E-M |
120 |
RU |
RU |
540-1188 |
150-330 |
10-42 |
500-900 |
79 |
5-9 |
5 |
549 |
WPA108B03A |
|
10/8R-M |
300 |
|||||||||||
|
10/8ST-AH |
560 |
M |
M |
612-1368 |
170-380 |
11-61 |
400-850 |
71 |
4-10 |
5 |
686 |
WPA108A01AM |
|
RU |
RU |
540-1180 |
150-330 |
12-50 |
400-750 |
75 |
4-12 |
WPA108A01AM |
||||
|
12/10ST-AH |
560 |
M |
M |
936-1980 |
260-550 |
7-68 |
300-800 |
82 |
6 |
5 |
762 |
WPA1210A02M |
|
M |
M |
720-1620 |
200-450 |
7-45 |
300-650 |
80 |
2.5-7.5 |
WPA1210A03AM |
||||
|
14/12ST-AH |
560 |
M |
M |
1260-2772 |
350-770 |
13-63 |
300-600 |
77 |
3-10 |
5 |
965 |
WPA1412A01M |
|
RU |
RU |
1152-2520 |
320-700 |
13-44 |
300-500 |
79 |
3-8 |
WPA1412A01AM |
||||
|
16/14ST-AH |
560 |
M |
M |
1368-3060 |
380-850 |
11-63 |
250-550 |
79 |
4-10 |
5 |
1067 |
WPA1614A01 |
|
16/14TU-AH |
1200 |
|||||||||||
|
16/14ST-AH |
560 |
M |
M |
1699-3798 |
427-1055 |
14-75 |
250-550 |
75 |
4.5-6 |
8 |
1067 |
ESY7771 |
|
16/14TU-AH |
1200 |
|||||||||||
|
18/16ST-AH |
560 |
M |
M |
2160-5040 |
600-1400 |
8-66 |
200-500 |
80 |
4.5-9 |
5 |
1245 |
ESY6544 |
|
18/16TU-AH |
1200 |
|||||||||||
|
20-18TU-AH |
1200 |
M |
M |
2520-5400 |
700-1500 |
13-57 |
200-400 |
85 |
5-10 |
5 |
1370 |
WPA2018A01 |
SP系列液下渣漿泵

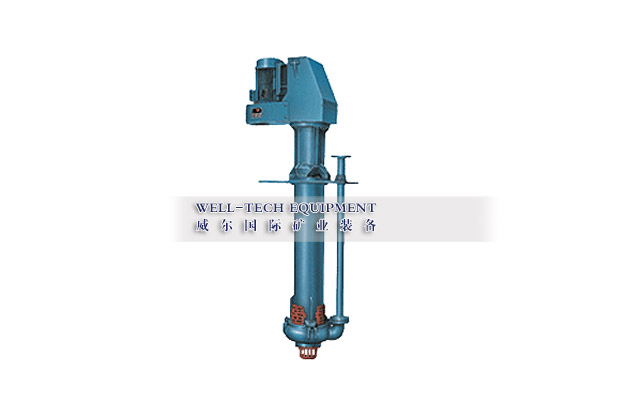

SP和SPR型泵為立式離心渣漿泵，浸入液下，用于輸送磨蝕性、粗顆粒、高濃度渣漿。不需要任何軸封和軸封水，在吸入量不足的工況下也能正常工作。
SP型泵泵體為耐磨金屬，葉輪選用耐磨金屬或橡膠、聚胺脂材料制造。
SPR型泵浸入液下的零部件均襯有橡膠，適用于輸送腐蝕性渣漿。
型號意義：
例如：40PV-SP（或SPR）
40—泵吐出口直徑（毫米）
PV—立式托架
SP—液下渣漿泵
SPR—襯膠液下渣漿泵
SP，SPR型液下泵清水性能表
|
型號 |
允許配代最大功率 (kw) |
材質 |
性能范圍 |
葉片數 |
葉輪外徑 (mm) |
曲線編號 |
||||||
|
護套 |
葉輪 |
流量Q |
揚程H (m) |
轉速 r/min |
最高效率 ?% |
汽蝕余量 (m) |
||||||
|
(m3/h) |
(l/s) |
|||||||||||
|
40PV-SP |
15 |
M |
M或PU |
19.44-43.2 |
5.4-12 |
4.5-28.5 |
1000-2200 |
40 |
|
5 |
188 |
WPA40E41 |
|
40PV-SPR |
RU |
RU |
17.28-39.6 |
4.8-11 |
4-26 |
1000-2200 |
40 |
|
5 |
188 |
WPA40E42 |
|
|
65QV-SP |
30 |
M |
PU |
23.4-111 |
6.5-30.8 |
5-29.5 |
700-1500 |
50 |
|
5 |
280 |
WPA65E41 |
|
65QV-SP |
M |
M |
19.8-93.06 |
5.5-25.85 |
5-29.5 |
700-1500 |
40 |
|
4 |
280 |
WPA65E42 |
|
|
65QV-SP |
M |
M |
24.3-87.12 |
6.75-24.2 |
5.5-31.5 |
700-1500 |
58 |
|
5 |
280 |
WPA65E41A |
|
|
65QV-SP |
M |
M |
24.3-114.8 |
6.75-31.9 |
5-30 |
700-1500 |
60 |
|
5 |
280 |
WPA65E45 |
|
|
65QV-SPR |
RU |
RU |
22.5-105 |
6.25-29.15 |
5.5-30.5 |
700-1500 |
51 |
|
5 |
280 |
WPA65E43 |
|
|
65QV-SP |
M |
M |
18.9-89.1 |
5.25-24.75 |
5-28 |
700-1500 |
35 |
|
8 |
290 |
WPA65E44 |
|
|
100RV-SP |
75 |
M |
PU |
56.7-221.76 |
15.75-61.6 |
4.5-34.5 |
500-1200 |
56 |
|
5 |
370 |
WPA100E41 |
|
100RV-SPR |
RU |
PU |
64.8-285 |
18-79.2 |
7.5-36 |
600-1200 |
62 |
|
5 |
370 |
WPA100E42 |
|
|
100RV-SP |
M |
M |
54-289 |
15-80.3 |
5-35 |
500-1200 |
56 |
|
5 |
370 |
WPA100E43 |
|
|
100RV-SP |
M |
M |
54-237.6 |
15-66 |
6-30 |
600-1200 |
40 |
|
8 |
390 |
ESY8000 |
|
|
150SV-SP |
110 |
M |
PU |
108-479.16 |
30-133.1 |
8.5-40 |
500-1000 |
52 |
|
5 |
450 |
WPA150E41 |
|
200SV-SP |
110 |
M |
M或PU |
189-891 |
52.5-247.5 |
6.5-37 |
400-850 |
64 |
|
5 |
520 |
WPA200E41 |
|
250TV-SP |
200 |
M |
M或PU |
261-1089 |
72.5-302.5 |
7.5-33.5 |
400-750 |
60 |
|
5 |
575 |
WPA250E41 |
|
300TV-SP |
200 |
M |
PU |
288-1267 |
80-352 |
6.5-33 |
350-700 |
50 |
|
5 |
610 |
ESY7951 |
注：1、推薦流量范圍為50%Q'≤Q≤110%Q'(Q' ≈相當于最高效率點流量）
2、“PU”是聚胺脂材料。“M”是合金耐磨材料。“RU”是橡膠材料。
