蠕動溜槽和鼓動溜槽介紹與特點
日期：2021-1-4     來源：威爾國際礦業裝備    點擊：次

      蠕動溜槽又稱為鼓動溜槽，基本上保留了固定流槽，而將原有的鐵制底板改為橡膠底板，再加上簡單的偏心鼓動機構，使橡膠底板做上、下往復運動，每個溜格之間類似于跳汰機的隔膜作用。從而解決了溜格的板結現象，提高了金的回收率。由于鼓動溜槽是間斷排出精礦，所以富集比要比跳汰機高，屬于間歇式排精礦，連續排尾礦。


     蠕動溜槽是在普通固定流槽的基礎上研究出來的一種新型砂金礦設備。它綜合了固定溜槽和跳汰機的優點，克服了固定流槽易板結的缺點和跳汰機產率大的不足，從而獲得了產率小而不易板結這一特點。
蠕動溜槽的特點：基本上保留了固定流槽原有的特點，而將原有的鐵制底板改為橡膠底板，再加上簡單的偏心鼓動機構，使橡膠底板做上、下往復運動，每個溜格之間類似于跳汰機的隔膜作用。從而解決了溜格的板結現象，提高了金的回收率。由于蠕動溜槽是間斷排出精礦，所以富集比要比跳汰機高幾十倍到幾百倍。

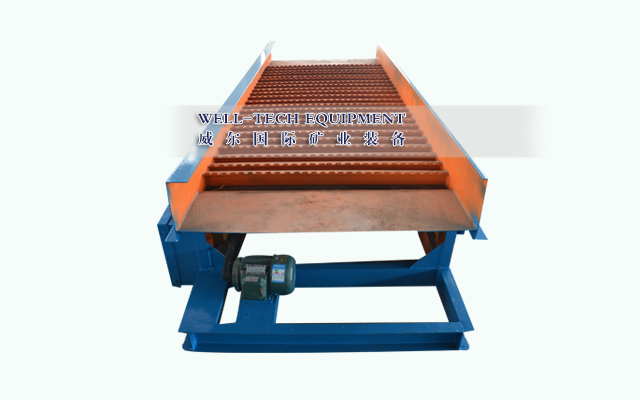

蠕動溜槽的結構：蠕動溜槽由給礦槽、溜格部分、橡膠底板、鼓動架、偏心鼓動系統、傳動機構、機架等部分組成。
蠕動溜槽工作原理：當蠕動溜槽工作時，礦漿首先進入給礦槽，給礦槽的寬度與溜槽寬度相等，略低于溜槽床面，起到緩沖和分配礦漿的作用，避免礦漿直接沖擊床面。礦漿進入溜槽后進行分選。溜格是由40*40角鋼制成，上邊焊接上50mm寬的鋼板，并與水面呈0度夾角，可使在礦漿流動時產生很大渦流。上格板還加工有橢圓孔，相互交錯排列，主要作用是使板下部分沉積層中的輕礦物在鼓動作用下從孔中排出，橢圓孔前部設有擋鐵，防止粗礫石堵塞橢圓孔。
    溜槽底板是由天然橡膠制成的，橡膠板的鼓動是由電動機驅動減速機和鼓動機構，迫使鼓動架作上、下往復運動，從而橡膠板也就作上、下運動，通過這樣往復運動使礦漿中的輕重礦物分層，沉積層始終保持松散狀態，有利于重礦物的回收。礦漿經過2800mm長的分選過程，重礦物和金粒沉積在溜格間的底部，輕礦物從尾部連續排出。由于在溜格上設計了鼓動機構，從而使溜槽在長時間的選別過程中一直保持良好的分選狀態。


蠕動溜槽技術參數：本設備可在挖沙淘金船、移動式淘金機、固定式淘金設備、沙場洗砂機外接等做為淘金系統使用。

型號

  FGS-12

FGS-15

外形尺寸 (mm)

 3200x1200x730

4000x1500x730

處理能力 (m3/h)

  20-25

30-35

給礦粒度 (mm)

<20

<20

給礦濃度 (%)

  30

30

耗水量 (m3/h)

  40-50

60-80

電機功率 (KW)

 傳動電機1.1Kw，提升電機0.8Kw

傳動電機2.2Kw，提升電機0.8Kw

鼓動頻率 (次/min)

 28-30

28-30

安裝傾角

 6°-7°

 6°-7°

排精礦周期 (h)

 4

4

 重量 (kg)

  750

1100



.
